自攻螺套及安装

自攻螺套及安装

  自攻螺套,是自攻型螺纹护套的简称,用于加强和修复内螺纹,为管状开槽(或有三孔)的内外螺纹,将其旋入塑料、铝镁铜及其合金等软性材料内,形成高强度的内螺纹。

0.00
0.00


  自攻螺套,是自攻型螺纹护套的简称,用于加强和修复内螺纹,为管状开槽(或有三孔)的内外螺纹,将其旋入塑料、铝镁铜及其合金等软性材料内,形成高强度的内螺纹。

  自攻螺套,是自攻型螺纹护套的简称,用于加强和修复内螺纹,为管状开槽(或有三孔)的内外螺纹,将其旋入塑料、铝镁铜及其合金等软性材料内,形成高强度的内螺纹。

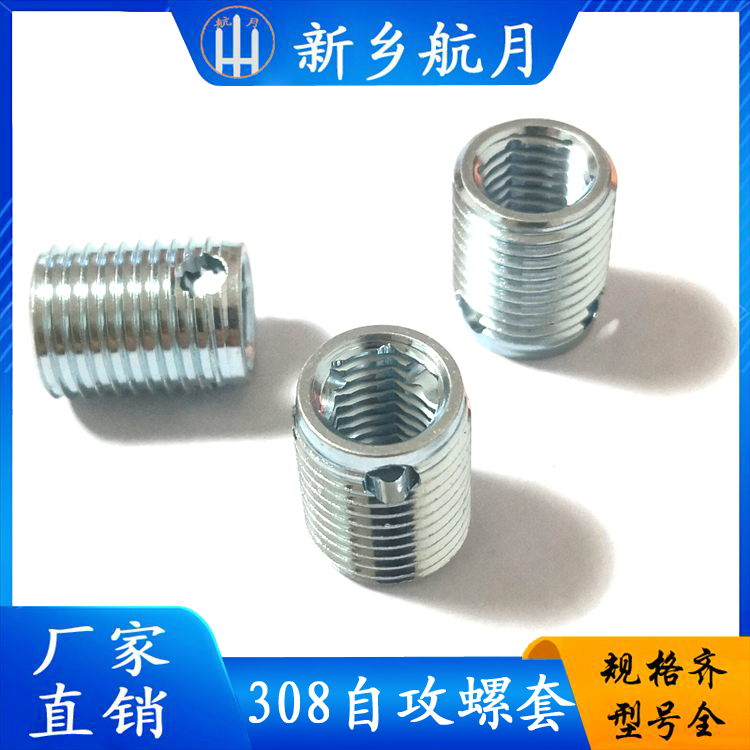

新乡航月自攻螺套


  一、自攻螺套的分类

  1、按照材质分类:不锈钢型 碳钢型

  2、按照表面处理分类:无镀层 有镀层(如镀锌 镀镉)

  3、按照外形分类:开槽型 三圆孔型(三圆孔型又分为307型与308型)




新乡航月自攻螺套


  二、自攻螺套的特点:

  1、自攻螺套具有自身攻螺纹的能力,安装时不需要用丝锥预攻螺纹。

  2、自攻螺套安装完成后与母材无间隙,母材若有气泡时也有良好的气密性。

  3、自攻螺套安装时只需一种工具就可搞定。





新乡航月自攻螺套安装于基体中形成内螺纹


  三、自攻螺套的安装方法:

  1、针对不同的被加工材质,参照下表选择合适的钻头打孔。

  2、将自攻螺套旋在安装工具的前端。

  3、垂直对准工件顺着自攻螺套的螺纹方向旋入(类似于丝锥攻丝)螺套。

  4、达到安装深度后,用普通扳手松动自攻螺套安装工具上的螺母,并反螺纹方向旋出自攻螺套安装工具,完成安装。





自攻螺套安装图解


  四、自攻螺套参数表:



302型

(开槽型)

长度(mm)

外螺纹

参考钻孔直径(mm

最小钻孔深度(mm

塑胶

铝合金

铸铁

M2.5-0.45

6

M4.5-0.5

4.0-4.1

4.1-4.2

4.2-4.3

8

M3-0.5

6

M5-0.5

4.5-4.6

4.6-4.7

4.7-4.8

8

M3.5-0.6

8

M6-0.75

5.3-5.4

5.5-5.6

5.6-5.7

10

M4-0.7

8

M6.5-0.75

5.8-5.9

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.1-7.2

7.3-7.5

7.5-7.6

13

M6-1.0

12

M9-1.0

8.1-8.2

8.3-8.5

8.5-8.6

15

M6-1.0

14

M10-1.5

9.0-9.2

9.2-9.3

9.3-9.4

17

M8-1.25

15

M12-1.5

10.6-10.8

11-11.2

11.2-11.4

18

M10-1.5

18

M14-1.5

12.6-12.8

13.0-13.3

13.2-13.4

22

M12-1.75

22

M16-1.5

14.6-14.8

15.0-15.3

15.2-15.4

26

M14-2.0

24

M18-1.5

16.6-16.8

17.0-17.3

17.2-17.5

28

M16-2.0

22

M20-1.5

18.6-18.8

19.0-19.3

19.2-19.5

27

307

型(三圆孔型)

长度(mm

外螺纹

参考钻孔直径(mm

最小钻孔深度

(mm

铝合金

铸铁

M3-0.5

4

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

6

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

7

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

8

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

9

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

10

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

12

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

14

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

14

M20-2.0

19.0-19.2

19.3-19.5

27

308

(三圆孔型)

长度(mm

外螺纹

参考钻孔直径(mm

最小钻孔深度

(mm

铝合金

铸铁

M3-0.5

6

M5-0.6

4.6-4.7

4.7-4.8

8

M4-0.7

8

M6.5-0.8

6.0-6.1

6.1-6.2

10

M5-0.8

10

M8-1.0

7.4-7.5

7.6-7.7

13

M6-1.0

12

M10-1.25

9.3-9.4

9.5-9.6

15

M8-1.25

14

M12-1.5

11.1-11.3

11.3-11.5

18

M10-1.5

18

M14-1.5

13.1-13.3

13.3-13.5

22

M12-1.75

22

M16-1.75

15.0-15.3

15.3-15.5

26

M14-2.0

24

M18-2.0

17.0-17.2

17.3-17.5

28

M16-2.0

24

M20-2.0

19.0-19.2

19.3-19.5

27
